Ayarlanabilir HF Anten + Tuner (5MHz–55MHz)

Kullanım Talimatları

1. Frekans Ayarı ve Bant Seçimi:

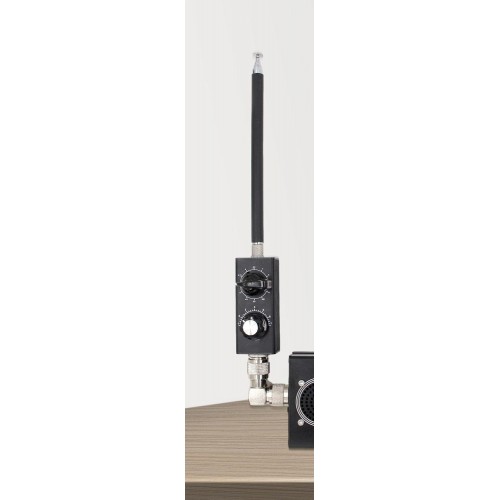

• Anten üzerindeki üst düğme, her frekansa karşılık gelen bant anahtarıdır.

• Alt düğme ise, seçilen frekans için ince ayar (cıvıltı noktası) yapmanızı sağlar.

• Üst kısımdaki dış halka (örneğin 11) ve iç halka (örneğin 50), antenin ayarlanabileceği genel frekans aralığını (örneğin 11–50 MHz) belirtir.

• “8 ve FM” yazan konum, hem 8 MHz hem de FM bantlarını kapsar. Diğer bantlar için de benzer şekilde geçerlidir.

• Optimum performans için, alt düğme ile VSWR değeri en düşük olacak şekilde ince ayar yapmanız önerilir.

2. Genişletilmiş Kullanım Yöntemi (Yüksek Verimli Kurulum):

• Teleskopik (çubuk) anteni çıkarın.

• Antenin yerine yaklaşık 20 metre uzunluğunda bir tel kablo bağlayın.

• Bu uzun tel, yükseğe (örneğin bir çatıya veya direğe) monte edilerek “long wire antenna” olarak kullanılabilir.

• Ayarlama süreci yukarıda anlatılan yöntemle aynıdır.

• Bu yöntem, standart teleskopik antene kıyasla çok daha yüksek verimlilikle sinyal iletimi sağlar.

Öne Çıkan Özellikler:

1. Geniş Frekans Aralığı: 5MHz ile 55MHz arası frekanslarda hem gönderim hem de alım yapabilir. UHF/VHF frekanslarını, hava bandı (118MHz–140MHz) ve FM radyo (76MHz–108MHz) alımını destekler.

2. Ayarlanabilir Frekans Kontrolü: Üzerindeki ayar düğmesi ve bant anahtarı sayesinde kısa dalga yüksek ve düşük bantlar arasında kolayca geçiş yapabilir, istediğiniz frekansı manuel olarak ayarlayabilirsiniz.

3. Düşük VSWR Değeri: 7MHz, 10MHz, 14MHz ve 21MHz frekanslarında 1.5’in altında VSWR değeri ile yüksek verimli sinyal iletimi sağlar.

4. Dayanıklı Malzeme: Paslanmaz çelik ve alüminyum alaşımdan üretilmiştir. Korozyona karşı dayanıklıdır ve uzun ömürlü kullanım sunar.

5. Taşınabilir Tasarım: Anten, kullanımda yaklaşık 140 cm’ye kadar uzayabilir, kapalı haldeyken sadece 30 cm’dir. Tuner boyutu ise 10x3x3 cm’dir.

   Teknik Özellikler:

• Malzeme: Paslanmaz Çelik, Alüminyum Alaşım

• Ayarlanabilir Frekans Aralığı: 5MHz–55MHz (Gönderme ve Alım)

• VSWR Değeri: <1.5 (7MHz, 10MHz, 14MHz, 21MHz)

• Güç: 20W

• Alım Bandı:

  • Hava Bandı: 118MHz–140MHz

  • FM Radyo: 76MHz–108MHz

• Uzunluk (Açık): Yaklaşık 140 cm

• Uzunluk (Kapalı): Yaklaşık 30 cm

• Tuner Ölçüleri: 10 x 3 x 3 cm

Paket İçeriği:

• 1 x HF Anten

• 1 x Tuner (Frekans Ayar Cihazı)

• 1 x Konektör

• 1 x Koruyucu Kılıf
